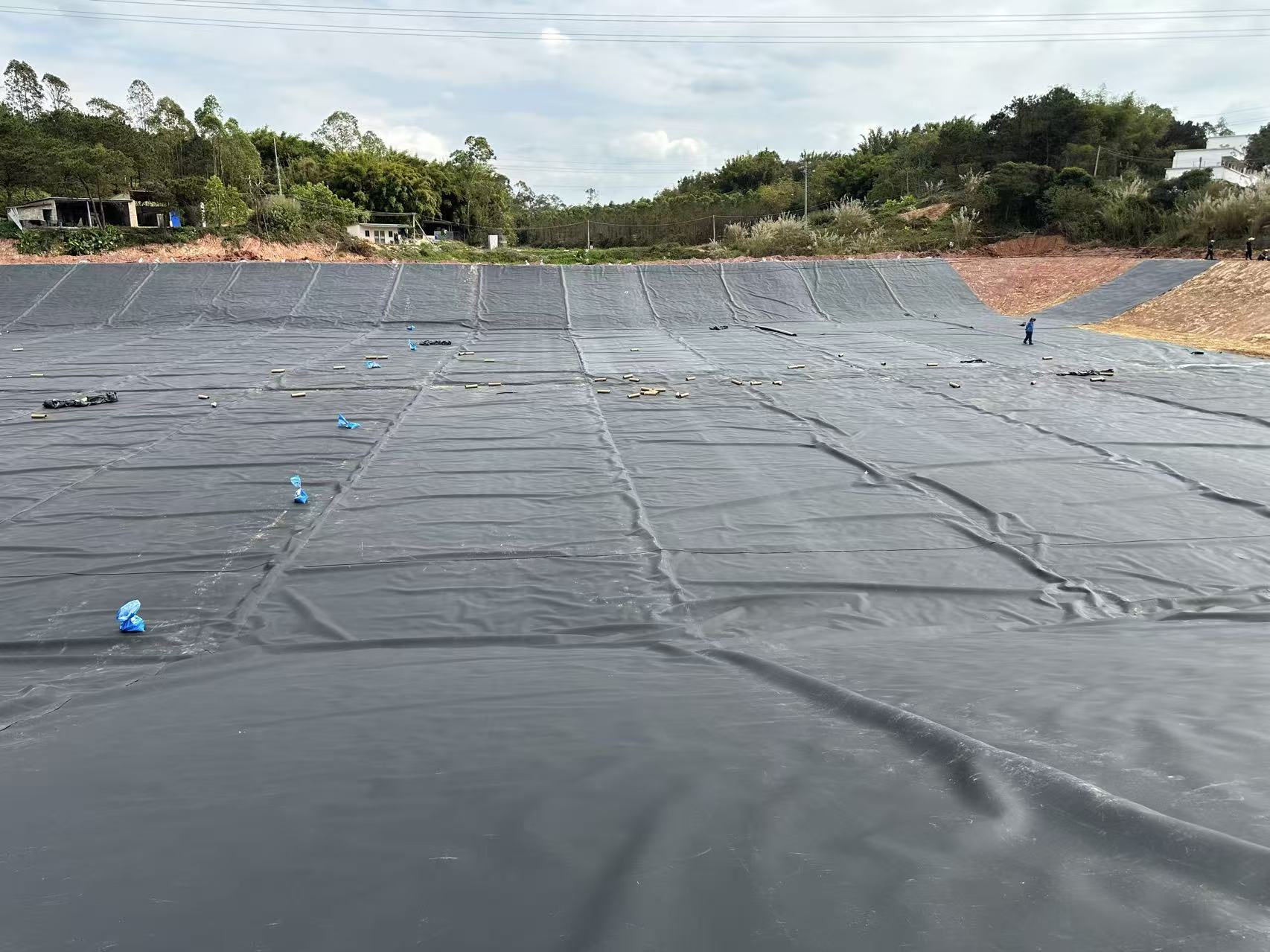

引言：工程采购的核心困惑 —— 为何同款 HDPE 土工膜价差能达 2倍？

在水利、环保、基建工程采购中，HDPE 土工膜的价格乱象令人咋舌：同样标注 “1.0mm 厚”，低价产品仅 4-6元 /㎡，而优质产品却要 11-12元 /㎡，价差高达 2倍以上。更隐蔽的是，低价膜短期内看似能用，却在高温高湿、强紫外、红壤酸性的环境下，1-3 年就出现老化开裂、渗漏失效，给工程带来巨额维修成本。其实，这种质量与价格的巨大鸿沟，根源并非 “品牌溢价”，而是原料掺假造假与执行标准钻空子两大核心猫腻，本文结合 GB/T 17643-2025 新标准与地区工程实际，逐一拆解背后的行业真相。

一、原料猫腻：从 “根上” 决定质量与价格的核心差距

HDPE 土工膜的原料成本占比超 70%，低价产品的 “猫腻” 首先从原料开始，看似都是 “聚乙烯”，实则天差地别：

1. 原生料 vs 再生料：正品与 “废料” 的本质区别

•优质产品：100% 原生 HDPE 树脂

◦原料来源：采用全新高密度聚乙烯（HDPE）颗粒，部分高端产品选用国外进口食品级基料，纯度≥97.5%，无杂质、无污染物；

◦关键添加：按 GB/T 17643-2025 要求，添加 2.0%-2.8% 高纯度炭黑（抗紫外核心）、微量抗氧剂与热稳定剂，确保炭黑分散均匀；

◦成本与性能：原生料价格约 10500-11500 元 / 吨，制成的土工膜拉伸断裂强度≥20MPa、断裂应变≥700%，在强紫外环境下可稳定服役 20-30 年；

◦适配场景：垃圾填埋场、水利堤坝、饮用水池等广西重点工程，需通过环保无毒检测，无重金属与微塑料析出风险。

•低价产品：再生料 + 杂质的 “混合废料”

◦原料来源：回收废旧塑料（如废弃农膜、塑料桶、医疗废料），经简单粉碎熔融制成，成分复杂且不稳定，含大量重金属、增塑剂等污染物；

◦偷工减料：炭黑含量仅 0.5%-1.5%（远低于国标下限 2.0%），甚至用廉价铁红粉替代炭黑，抗紫外性能形同虚设；抗氧剂、热稳定剂完全省略，仅靠原料本身稳定性支撑；

◦成本与性能：再生料价格仅 4000-6000 元 / 吨，制成的土工膜拉伸强度≤12MPa、断裂应变≤300%，在高温高湿环境下 1-2 年就会出现脆化、开裂，渗透系数急剧上升至 1×10⁻⁶cm/s 以上，完全失去防渗功能；

◦隐蔽陷阱：部分厂家将再生料与少量原生料混合，表面看能通过简单检测，但长期服役后性能衰减极快，广西多个小型养殖池曾因使用此类产品，出现池水渗漏、土壤污染问题。

2. 材质掺混：HDPE 与 LDPE 的 “狸猫换太子”

•国标要求：HDPE 土工膜需以高密度聚乙烯（HDPE）为基材，密度≥0.940g/cm³，确保力学强度与防渗性能；

•低价猫腻：用低密度聚乙烯（LDPE）或线性低密度聚乙烯（LLDPE）掺混，甚至完全替代 HDPE，密度降至 0.920g/cm³ 以下；

•性能影响：LDPE 材质柔软但强度低、抗老化差，在广西喀斯特地貌的不均匀沉降环境下，易拉伸断裂，防渗层出现裂隙；

•价格差异：LDPE 原料价格比 HDPE 低 15%-20%，掺混比例越高，产品价格越低，但工程风险呈指数级上升。

二、执行标准的猫腻：GB/T 17643-2025 下的 “合规假象”

2025 年 11 月即将实施的 GB/T 17643-2025 标准，本应是质量门槛，但部分厂家通过 “选择性达标”“检测报告造假” 等手段，制造 “合规” 假象，实则完全不符合工程要求：

1. 指标 “选择性达标”：只满足易检测项，规避核心项

GB/T 17643-2025 明确规定了厚度偏差、拉伸强度、耐应力开裂、炭黑含量等 10 余项核心指标，但低价产品只针对性满足易检测、低成本的指标：

•易达标项（必做）：外观（无明显破损）、宽度（按要求标注），这些指标无检测门槛，肉眼可辨；

•规避项（核心猫腻）：

◦耐应力开裂时间：国标要求≥500h，低价产品实际仅 100-200h，在广西红壤化学侵蚀与应力作用下，极易开裂；

◦炭黑分散性：国标要求均匀分散，低价产品炭黑团聚，导致局部抗紫外能力为零，出现 “局部老化” 现象；

◦渗透系数：国标要求≤1×10⁻¹²cm/s，低价产品因原料杂质多、结构疏松，实际渗透系数≥1×10⁻⁶cm/s，防渗效果等同于普通塑料布；

•广西工程风险：在水利渠道、垃圾填埋场等场景，核心指标不达标直接导致渗漏，污染地下水或引发边坡滑坡。

2. 检测报告 “造假套路”：真假难辨的 “合格证明”

•套牌报告：用同厂家少量合格产品（原生料）送检，获取真实报告后，将报告编号套用在所有低价产品上，甚至篡改报告中的厚度、强度等关键数据；

•旧标准报告：用已作废的 GB/T 17643-2011 标准报告冒充 2025 新标准，旧标准炭黑含量上限 3.0%、耐应力开裂 300h，与新标准要求差距显著，但采购方易忽视标准编号；

•第三方 “伪检测”：选择无 CNAS 资质的小机构，支付费用即可获取 “全项合格” 报告，实际未做耐老化、耐化学腐蚀等核心检测，检测数据完全造假；

•广西采购警示：北海某垃圾填埋场曾因采信造假报告，使用低价膜导致渗滤液渗漏，整改成本超原采购成本的 8 倍。

3. 厚度与克重 “虚标”：最隐蔽的偷工减料

•虚标厚度：标注 “1.0mm” 的产品，实际平均厚度仅 0.7-0.8mm，局部甚至低至 0.5mm，厚度偏差远超国标 ±5% 的要求，直接导致抗穿刺、防渗性能减半；

•克重不足：通过降低原料密度、增加气泡等方式，使单位面积克重不足（如 1.0mm 膜应≥940g/㎡，低价膜仅 700-800g/㎡），成本降低 20%-30%；

•检测漏洞：采购方仅通过卡尺随机测量，难以发现整体厚度偏差，而广西喀斯特地貌的尖石环境，会让薄点成为渗漏突破口。

4. 环保级 “虚假标注”：垃圾填埋场的致命隐患

GB/T 17643-2025 明确要求 “环保用 HDPE 膜” 禁用再生料，需通过重金属浸出、无 POPs 释放检测，但低价产品：

•标注 “环保级” 却使用再生料，含大量污染物，在垃圾渗滤液腐蚀下，释放重金属与有毒有机物，污染地下水；

•规避环保检测，仅提供普通检测报告，不包含生态毒性指标，给广西生态敏感区（如岩溶地下水补给区）带来长期环境风险。

三、原料与标准猫腻的直接后果：工程的 “短命陷阱”

低价 HDPE 土工膜的猫腻，在特殊环境下会被无限放大，后果远超想象：

1.寿命骤减：优质原生料膜设计寿命≥50 年，低价再生料膜在强紫外、高湿环境下，寿命仅 1-3 年，相当于 “花钱买返工”；

2.防渗失效：红壤酸性侵蚀 + 再生料材质疏松，易出现微孔渗漏，水利工程导致水资源流失，垃圾填埋场引发土壤与地下水污染；

3.安全事故：喀斯特地貌不均匀沉降下，低价膜拉伸强度不足，易断裂导致边坡滑坡，广西某小型水库曾因使用低价膜，出现渠道溃口险情；

4.维权困难：检测报告造假、指标虚标，一旦出现质量问题，厂家以 “已达标” 为由推诿，采购方维权成本极高。

四、工程采购避坑指南：3 步甄别真假优劣

1. 查原料：坚决锁定 “原生料 + 可溯源”

•要求厂家提供原料采购凭证（如石化企业供货单）、炭黑含量检测报告（需明确 2.0%-2.8%），拒绝 “无法提供原料证明” 的产品；

•环保工程（垃圾填埋场、污水池）必须要求提供 “环保用膜” 认证，明确禁用再生料，符合 HJ25.4—2019 环保标准；

•直观鉴别：原生料膜色泽均匀（纯黑色）、表面光滑无颗粒感，再生料膜色泽发灰、表面粗糙有杂质斑点。

2. 核标准：紧盯 GB/T 17643-2025 + 全项检测

•要求提供 2025 新标准的全项检测报告（非 2011 旧版），重点核查：耐应力开裂≥500h、炭黑含量 2.0%-2.8%、渗透系数≤1×10⁻¹²cm/s、拉伸强度≥20MPa；

•确认检测机构具备 CNAS 资质，可通过国家认证认可监督管理委员会官网查询机构真伪；

•现场抽检：随机裁剪样品送第三方检测，重点检测厚度偏差、拉伸强度、炭黑含量，不合格直接拒收。

3. 比价格：低于这个价的坚决不买

•成本测算：1.0mm 原生料 HDPE 膜，原料 + 加工 + 检测 + 运输成本约 10-11元 /㎡，低于 10元 /㎡的产品，大概率是再生料或虚标厚度；

•拒绝 “超低价诱惑”：重大工程（如水利堤坝、垃圾填埋场）宁选高价优质膜，也不省短期成本，长期来看可节省 80% 以上的维护费用。

结语：低价≠省钱，合规才是工程安全的底线

HDPE 土工膜的质量与价格，本质是 “原料成本 + 标准合规成本” 的直接体现。在复杂的气候地质环境下，低价膜的 “猫腻” 终会暴露，而优质产品的 “贵”，实则是对工程寿命、环境安全的保障。2025 年 GB/T 17643-2025 标准实施后，原料与标准的监管将更严格，采购方需摒弃 “贪便宜” 心态，通过 “查原料、核标准、比价格” 三步法，锁定合规优质产品，才能避免工程隐患，真正实现 “一次投入，终身受益”。

若需符合 GB/T 17643-2025 的优质供应商，可随时沟通！
