HDPE土工膜作为环保、水利、市政、矿业等工程中核心的防渗材料，凭借优异的防渗性能、耐化学腐蚀性和抗老化能力，被广泛应用于垃圾填埋场、污水处理池、水库边坡、人工湖等HDPE土工膜防渗施工场景中。其施工质量直接决定防渗系统的稳定性和使用寿命，本文从“人、机、料、法、环、测、护”七大核心要素，全面拆解HDPE土工膜施工全流程、关键要点及质量控制标准，助力工程施工高效落地、规避渗漏隐患，同时为行业从业者提供可直接参考的现场交底与方案编写依据。

一、人员要素（施工核心保障）

HDPE土工膜施工对人员专业性要求极高，尤其是焊接工序，直接影响防渗效果，核心要求如下：

1. 资质要求

焊接作业人员必须持证上岗，经热熔焊、挤压焊实操考核合格，熟练掌握两种焊接工艺的操作技巧；现场负责人、质量检查员、安全员、材料员需定岗定责，明确分工，确保施工各环节可追溯、可管控，避免因人员职责不清导致施工漏洞。

2. 技能要点

施工人员需熟练掌握焊机参数调节、试焊操作、焊缝缺陷识别与修补技巧，能快速应对施工中出现的焊接异常；同时熟悉基面验收标准、HDPE土工膜铺设张力控制、锚固施工及节点处理方法，确保每一道工序都符合HDPE土工膜施工规范要求，减少后期返工。

3. 安全与操作意识

严禁穿硬底鞋、带钉鞋上膜作业，施工工具需轻拿轻放，避免划伤、戳破HDPE土工膜；严格遵守大风、雨雪、高温暴晒等恶劣天气下的作业纪律，杜绝违规操作，既保障施工人员安全，也避免因操作不当损坏膜材。

二、机械设备（施工效率与质量关键）

选用适配的施工机械设备，是确保HDPE土工膜施工质量、提升施工效率的基础，需按施工环节分类准备，做好设备调试与维护，为规范开展HDPE土工膜施工提供硬件支撑：

1. 焊接设备（核心施工设备）

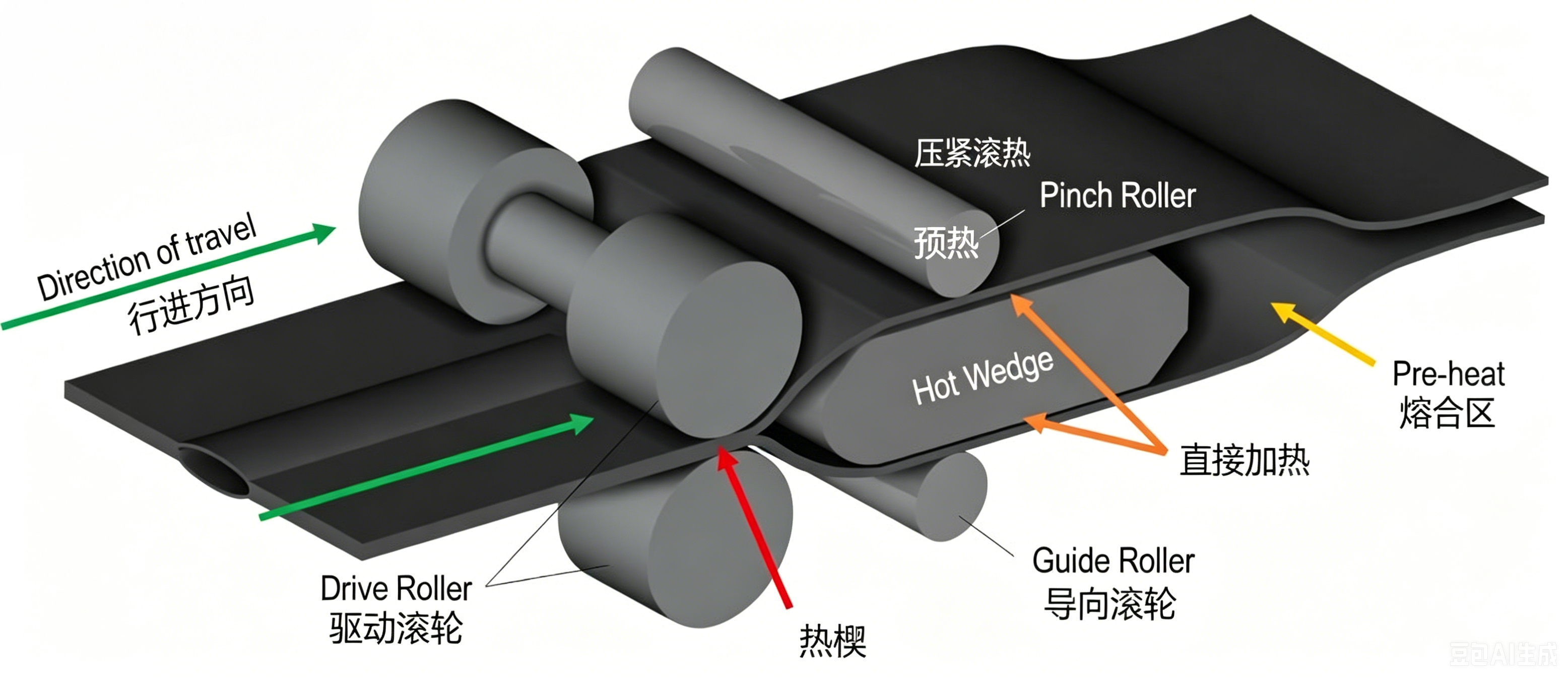

•双轨热熔锲焊机（主焊设备）：用于大面积直线焊缝施工，需配备温度、速度、压力显示功能，能精准控制焊接参数，确保焊缝熔结均匀，是HDPE土工膜大面积施工的核心设备。

•挤压式热熔焊机（补焊/节点专用）：主要用于T字缝、阴阳角、管道周边等复杂节点焊接，以及焊缝缺陷修补，能适配复杂施工场景，填补主焊设备的施工盲区。

•热风枪：用于小范围膜材预热、局部贴合，辅助焊接作业，尤其适用于低温环境下的膜材预热，避免焊接时出现虚焊、漏焊。

2. 基面与铺设设备

基面处理需用到挖掘机、平地机、压路机/平板夯，确保基面压实度达到设计要求（边坡≥90%、库底≥93%）；HDPE土工膜铺设需用到吊车+软吊带（严禁用钢丝绳直接吊膜，避免划伤膜材），同时配备卷尺、3m靠尺、记号笔等辅助工具，用于膜材裁切、平整度检测和标记。

3. 检测设备（质量验收核心）

•气压检测仪：专门用于双轨焊缝的非破坏性检测，精准检测焊缝密封性，避免渗漏隐患。

•真空罩检测仪：用于局部焊缝、修补部位的密封性检测，适配小范围、复杂节点的检测需求。

•其他检测工具：拉力机（用于现场试片剥离/剪切试验）、测厚仪、游标卡尺，用于膜材厚度、焊缝强度等指标的检测，确保施工质量符合标准。

三、材料要素（防渗效果基础）

材料质量是HDPE土工膜防渗系统的核心，需严格把控主材及配套材料的进场验收，杜绝不合格材料用于HDPE土工膜施工，具体要求如下：

1. HDPE土工膜（主材）

•材质标准：采用高密度聚乙烯原生料+炭黑制成，严禁使用再生料/回收料，确保膜材的防渗性能、抗老化能力和机械强度，避免因材质不合格导致后期渗漏、破损。

•厚度要求：根据工程场景选用适配厚度，库底/填埋场≥1.0mm，边坡/重要工程≥1.5mm，危废/高防渗工程≥2.0mm，具体可结合设计要求调整。

•外观要求：膜面无孔洞、无裂纹、无明显划痕、无焦痕、无杂质疙瘩，表面平整，无明显凹凸不平。

•进场必检：每批次进场膜材需进行抽样检测，重点检测厚度、密度、拉伸强度、断裂伸长率、抗撕裂性能、碳黑含量、耐老化性能，检测合格后方可投入使用，同时留存检测报告备案。

2. 配套材料

•土工布（保护层）：选用200–600 g/㎡的短纤或长纤土工布，铺设在HDPE土工膜表面，防止膜材被尖锐杂物刺破，保护膜材不受损伤。

•锚固材料：包括膨润土密封膏、不锈钢锚固栓、压条、密封胶、粘土/粉质粘土（用于锚固沟回填），确保膜材边缘锚固牢固，避免出现滑移、渗漏。

四、施工工艺与方法（核心施工环节）

HDPE土工膜施工需遵循“基面合格→铺设规范→焊接达标→节点加固”的流程，每一步都需严格把控细节，尤其是HDPE土工膜基面处理和焊接工艺，直接决定施工质量，具体流程如下：

1. 基面处理（最关键前置工序）

基面是HDPE土工膜铺设的基础，基面处理不合格会导致膜材受力不均、易撕裂，进而引发渗漏，核心要求如下：

•清基处理：彻底清除基面上的树根、杂草、尖锐石块、建筑垃圾等杂物，避免尖锐物体刺破膜材；同时排干基面积水，对软土、淤泥层进行换填处理，确保基面承载力符合要求。

•平整度要求：用3m靠尺检测，基面平整度≤2 cm/㎡，无明显凹凸、无尖锐棱角，避免膜材局部受力过大。

•压实度要求：边坡压实度≥90%，库底压实度≥93%，确保基面稳定，避免后期沉降导致膜材撕裂。

•阴阳角处理：将阴阳角做成R≥50 cm的圆弧，严禁保留直角，防止直角处应力集中，导致膜材开裂。

2. 铺设工艺（规范铺设，避免应力损伤）

•铺设顺序：遵循“先边坡、后库底”的原则，由低向高、顺坡铺设，确保水流方向与搭接方向一致，避免液体渗入接缝下部；相邻膜片的纵向接头应相互错开1m以上，距离坝脚、弯脚处1.50m以上，且设在平面上，严格遵循HDPE土工膜铺设方法规范。

•膜材裁切：提前进行排版设计，遵循“焊缝最少化”原则，减少焊接工作量，降低渗漏风险；现场实测尺寸后精准下料，避免浪费，同时逐片编号，详细记录在专用表格上。

•张力控制（热胀冷缩核心）：HDPE土工膜热胀冷缩明显，需根据气温调整张力：气温＞20℃时，膜材自然松弛、保留微波纹，不拉紧；气温10–20℃时，适度松弛；气温＜10℃时，可轻微预拉，但严禁绷直，预留1.50%的余幅，以备局部下沉拉伸，避免温度变化导致膜材撕裂。

•搭接宽度：双轨焊接的搭接宽度≥10 cm，设计有明确要求的按设计执行；搭接面需保持干净、干燥，无灰尘、油污、积水，避免影响HDPE土工膜焊接工艺质量。

•临时固定：膜材铺设后，用砂袋或配重及时压牢，防止大风导致膜材移位；严禁用硬器压膜，避免划伤膜面。

3. 焊接工艺（防渗核心，重中之重）

（1）双轨热熔焊（大面积施工首选）

•施工环境：适宜温度5–40℃，风速≤5级；雨雪、大雾、大风天气严禁焊接，避免影响焊缝熔结质量；焊接前需清理搭接面，去除灰尘、水分、油污等杂质，必要时用专用打磨机轻度打磨，去除氧化层，增加焊接面粘合性能。

•焊接参数（参考）：温度控制在220–260℃，速度1.5–2.5 m/min，压力0.3–0.5 MPa；具体参数需根据现场气温、膜材厚度和批次调整，确保焊缝熔结均匀。

•试焊要求：每日开工、换班、气温波动较大时，需先做30 cm试片，现场进行剥离/剪切试验，合格后方可正式焊接；试焊样块需留存，送相关单位存档。

•焊缝排布：遵循“先横后纵”的原则，横缝间距＞50 cm，T字接头、严禁十字交叉；在坡度大于1：6的斜坡上，距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

（2）挤压焊（节点/修补专用）

主要用于T字缝、管道周边、阴阳角、破损修补等主焊设备无法覆盖的区域；焊料需与HDPE土工膜母材同材质，焊接宽度≥5 cm、厚度≥母材，确保焊缝与母材熔结为一体，无虚焊、漏焊。

4. 锚固与节点处理（渗漏高发区重点管控）

节点部位是防渗系统的薄弱环节，需重点处理，避免渗漏隐患：

•锚固沟锚固：在铺设区域边界开挖锚固沟，宽40 cm、深50 cm，将膜端埋入沟内，用粘土分层夯实，顶部做混凝土压顶，确保膜材边缘锚固牢固，具备足够的抗拔力。

•穿管节点处理：采用不锈钢箍+挤压焊补强+混凝土包封的方式，管周做成圆弧过渡，确保管膜连接紧密，无渗漏缝隙；使用专用的防渗套管或靴形配件，进一步提升防渗效果。

•边坡固端处理：坡顶、坡脚处的膜材需锚固到位，防止膜材滑移；边坡铺设时，展膜方向应基本平行于大坡度线，减少膜材受力。

五、环境要素（施工质量的外部保障）

HDPE土工膜施工受环境因素影响较大，需根据环境条件调整施工方案，规避环境对HDPE土工膜施工质量的影响，确保施工规范达标：

•温度控制：最佳施工温度为10–30℃；气温＜5℃时，需对膜材进行预热、做好防风措施，避免膜材变脆易裂；气温＞40℃时，避开正午高温暴晒，防止膜材软化变形。

•风力控制：风速＞5级时停止焊接作业，现场设置防风围挡，用砂袋压牢膜材，防止大风导致膜材移位、焊接面错位。

•雨雪天气：严禁雨天、雪天铺设与焊接，膜面必须保持干燥无尘，避免雨水、雪水影响焊接质量，导致焊缝出现虚焊、漏焊。

•基底环境：基面需干燥、无积水、无冻胀、无沉降隐患，避免基底不平整或积水导致膜材受力不均、破损。

六、质量检测要素（验收关键，杜绝渗漏）

HDPE土工膜施工质量检测需贯穿施工全过程，实行“全检+抽检+隐蔽验收”相结合的方式，确保每一道工序合格，具体HDPE土工膜质量检测要求如下：

1. 目测（全检）

全程对施工环节进行目测检查，重点查看：焊缝平直、无气泡、无焦边、无漏焊、无褶皱死折；膜面无破损、无孔洞、无划痕；铺设、锚固、节点处理符合规范要求；所有施工人员需将目测检查贯彻在全部施工过程中。

2. 非破坏性试验（必做）

•双轨焊缝气压检测：将焊缝空腔两端密封，插入气针充气至0.15–0.2 MPa，保压5 min，压降≤20%为合格；若压降超标，需查找漏点并重新焊接、检测，直至合格。

•真空罩检测：主要用于修补部位、节点部位的检测，真空度控制在-0.02 MPa，保压30 s无气泡为合格；对无法进行真空检测的部位，需加强自检，确保无渗漏。

3. 破坏性试验（抽样）

每1000 m焊缝抽取1组试片，进行剥离、剪切试验，焊缝强度≥母材强度的80%，且破坏发生在母材而非焊缝本身，即为合格；若试样不合格，应在原焊缝上再取第二块，连取三块不合格时，应对整条焊缝作返工处理。

4. 隐蔽验收

遵循“基面验收→铺设验收→焊接验收→节点验收→保护层验收”的顺序，每一步验收合格后，相关责任人签字确认，方可进入下一道工序；验收记录需完整留存，归档备查，确保施工过程可追溯。

七、成品保护与养护（延长使用寿命）

HDPE土工膜铺设焊接完成后，需及时做好HDPE土工膜成品保护与养护，避免膜材受损，延长防渗系统使用寿命：

•及时覆盖：铺设焊接完成后，及时覆盖土工布或砂土保护层，避免膜材暴晒、紫外线老化，减少膜材老化速度。

•禁止行为：严禁车辆直接碾压膜面；严禁尖锐物、重物砸击、拖拽膜材；严禁在膜面上吸烟、动火，避免膜材破损、燃烧。

•保护层施工：按“土工布铺设→砂土/粘土分层回填（每层20–30 cm）→轻型压实”的顺序施工，压实设备严禁直接接触膜材，避免损伤膜面；保护层材料中不得含有尖棱碎石等可能损伤膜材的物质。

•长期养护：工程完工后，定期对防渗系统进行巡检，发现膜材破损、焊缝开裂等问题，立即进行修补；做好排水措施，防止膜下积水顶破膜材，确保防渗系统长期稳定运行。

HDPE土工膜施工一句话口诀

基面平、实、干、圆；膜材真、厚、净、无残；铺设松、顺、对、防风；焊接温、速、压、试片先；节点牢、圆、封、多补强；检测严、全、抽、记录全；保护快、盖、禁、防暴晒。

总结

HDPE土工膜施工是一项系统性工程，需严格把控“人、机、料、法、环、测、护”七大要素，从HDPE土工膜基面处理到成品养护，每一个环节都不能忽视。只有遵循规范的施工工艺、选用合格的材料、配备专业的人员和设备、做好全程HDPE土工膜质量检测与成品保护，才能确保HDPE土工膜防渗系统的稳定性和耐久性，满足环保、水利等工程的防渗要求，规避渗漏隐患，降低后期维护成本。

本文涵盖HDPE土工膜施工全流程要点，可直接用于现场施工交底、施工方案编写，同时为行业从业者提供专业的技术参考，助力提升HDPE土工膜施工质量，明确HDPE土工膜焊接工艺、铺设方法等核心要点，推动防渗工程行业规范化发展。
