HDPE 土工膜焊接工艺对比：热熔焊 vs 挤出焊选型指南及焊缝验收标准
土工膜防渗工程的渗漏故障，超七成集中在焊缝部位。很多项目投入高成本选用国标 HDPE 土工膜、严格把控基底施工质量，却因焊接工艺选错、参数失控、验收放水，导致焊缝成为整个防渗系统的短板 —— 短期试水渗漏、长期应力开裂，最终不得不大面积开挖返工。焊接质量直接决定防渗工程的使用寿命，掌握两种核心焊接工艺的适用边界与验收标准，是规避焊缝风险的关键。
一、两大核心焊接工艺深度解析：原理、场景与参数
土工膜焊接的核心原理是通过高温使膜材接触面熔融，再施加压力使两片母材熔为一体，焊缝强度需接近母材本身性能。目前工程主流工艺分为双轨热熔焊与挤出式焊接两类，二者适用场景互补，不可相互替代。
1.1 热熔焊（双轨热熔焊接）：大面积长直焊缝的主流方案

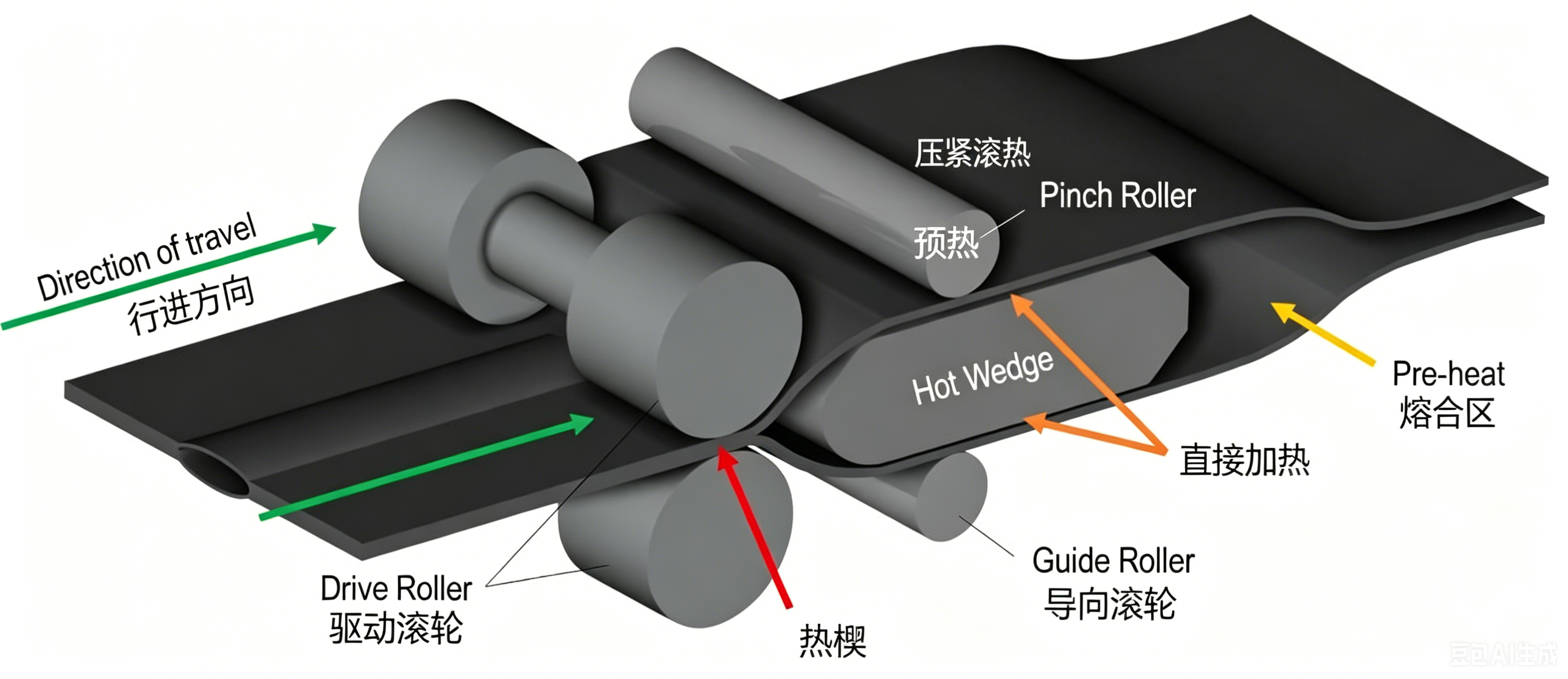

热熔焊是大面积防渗工程的首选工艺，依靠双轨焊机同时加热膜材上下表面，形成两道平行的熔融焊缝，中间预留封闭空腔用于充气检测。
- 适用场景：平整区域的长直搭接焊缝，如垃圾填埋场库区、大型污水池底板、人工湖坡面等大面积连续铺设场景，施工效率高、焊缝均匀性好。
- 核心工艺参数：焊接温度控制在 200~300℃，焊接速度保持 1.5~3m/min 匀速推进，搭接宽度≥100mm，双焊缝单条焊缝宽度≥15mm，中间预留 20mm 左右检测空腔。
- 操作关键：焊接前需清理膜面泥沙、油污、水珠，根据环境温度、风力动态调整温度与速度；气温低于 5℃、雨天、风力≥5 级时禁止露天施工。
- 配套检测：双焊缝结构可直接开展充气试验，是现场快速筛查焊缝质量的核心手段。
1.2 挤出焊（挤出式焊接）：边角修补与异形部位的补充工艺
挤出焊通过焊枪熔融 HDPE 专用焊条，将熔融态焊材挤出填充到两片膜的搭接缝隙中，使焊材与母材充分熔合形成单道焊缝。
- 适用场景：热熔焊无法作业的异形区域，如阴阳角、锚固沟、管道穿膜处、膜体破损修补、热熔焊缺陷补焊等，是热熔焊的必要补充工艺。
- 核心工艺参数：焊条必须与母材为同材质、同配方的 HDPE 专用焊条，直径通常 3~4mm；焊枪挤出温度控制在 250~350℃，焊接前需对母材焊接面预热至熔融状态，匀速推进保证熔合深度。
- 操作关键：基层清理不彻底、预热不足、焊材与母材不匹配，都会导致熔合不良，焊缝看似成型，实际一撕就开裂。
- 配套检测：单焊缝无法充气检测，通常采用真空罐法做非破坏性检测，辅以抽样破坏性试验验证强度。
二、土工膜焊接常见质量陷阱与失效原因
现场施工中，焊缝 “外光内虚” 是最普遍的隐蔽缺陷，肉眼无法识别，试水后才会暴露问题。常见偷工减料与管控漏洞集中在三点：
- 参数人为放水：施工班组为抢工期，刻意调高焊接速度、降低加热温度，焊缝表面光滑成型，但内部未充分熔融，属于典型虚焊，受力后直接开裂。
- 环境条件不达标强行施工：低温、大风、潮湿环境下未采取保温、防风措施，膜面冷凝水、沙尘混入熔融层，导致焊缝夹杂气泡、砂眼，形成渗漏通道。
- 操作人员无证上岗：非专业焊工对参数调整、熔合状态判断经验不足，出现漏焊、过焊（膜材烤焦脆化）、搭接错位等问题，留下局部渗漏隐患。
三、土工膜焊缝专业验收标准与检测方法
焊缝验收分为非破坏性检测（现场全检 / 抽检）和破坏性检测（抽样实验室检测）两类，二者结合才能全面把控质量，缺一不可。
3.1 非破坏性检测：现场快速筛查渗漏风险
- 充气试验（热熔双焊缝专用）：向双焊缝中间空腔注入 0.15~0.2MPa 压缩空气，保压 30 秒压力下降不超过 10%，且无持续压降，判定为合格；压降过快则存在漏点，需逐段排查补焊。
- 真空检测（挤出焊单焊缝专用）：在焊缝表面涂刷肥皂水，扣上真空罐抽真空至 - 0.08MPa，保持 30 秒无气泡产生为合格，是异形部位焊缝的核心检测手段。
- 电火花检测：适用于加导电层的防渗膜，通过电火花仪扫描，无击穿放电即为合格，适合大面积快速排查。
3.2 破坏性检测：焊缝强度最终判定标准
正规防渗工程必须抽样开展破坏性检测，这是验证焊缝真实强度的唯一方法，核心指标包括：
- 焊缝的拉伸强度、剪切强度均不低于母材强度的 80%；
- 试样断裂位置应出现在母材区域，若断裂发生在焊缝处，直接判定不合格；
- 抽样频次：常规工程每 500~1000㎡焊缝抽取 1 组试样，每台班施工至少抽样 1 次；重点防渗工程（垃圾填埋场、危废库区）需加密抽样。
四、焊接质量管控行业避坑建议
从工程管控角度看，焊接工序是偷工减料的高发区，仅靠现场旁站难以完全规避，需从合同与验收双维度设防：
- 合同明确验收条款：签订施工合同时，必须写明焊接工艺选型、参数标准、检测项目与抽样频次，强制要求包含破坏性剥离 / 剪切试验，避免仅以充气试验作为唯一验收依据。
- 留存过程资料：要求施工方提交每台班的焊接参数记录、检测原始数据、试样留样记录，竣工资料与现场检测同步核对。
- 第三方抽检兜底：重点防渗工程建议委托第三方检测机构现场抽样，避免施工方自检自验、数据造假，从源头屏蔽隐蔽缺陷。
